Pieds de poteau avec platine type PP

Pieds de poteau avec platine type PP

Pour vos ancrages dans le béton, choisissez un pied de poteau avec platine type PP.

Ce pied de poteau fixe sans réglage permet de maintenir solidement un poteau sur une fondation en béton. Sa conception avec platine supérieure et platine inférieure assure une fixation stable et adaptée aux travaux de construction, d’aménagement extérieur et de création de structures en bois.

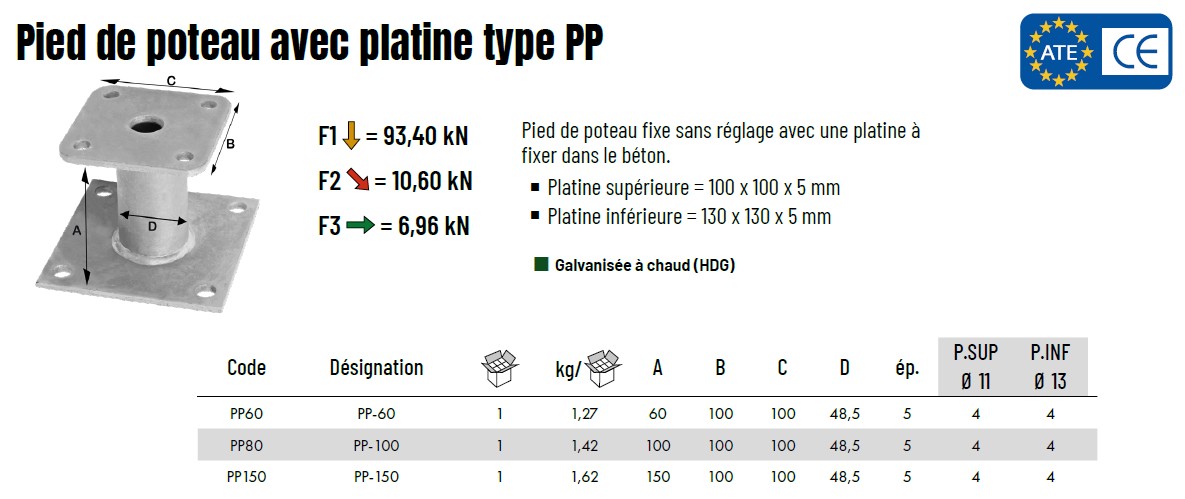

Caractéristiques techniques

Pied de poteau fixe sans réglage avec une platine inférieure à fixer dans le béton.

• Platine supérieure : 100 x 100 x 5 mm
• Platine inférieure : 130 x 130 x 5 mm
• Acier galvanisé à chaud (HDG)
• 4 perçages sur la platine supérieure
• 4 perçages sur la platine inférieure
• Diamètre des perçages de la platine supérieure : Ø 11 mm
• Diamètre des perçages de la platine inférieure : Ø 13 mm
• Épaisseur des platines : 5 mm
• Application : fixation de poteaux dans le béton
• Utilisation : assemblage de structures fixes nécessitant un ancrage stable

Dimensions disponibles

Le pied de poteau avec platine type PP est disponible en plusieurs hauteurs afin de s’adapter à différentes sections de poteaux.

• PP60 : hauteur A de 60 mm, largeur B de 100 mm, longueur C de 100 mm et dimension D de 48,5 mm
• PP80 : hauteur A de 100 mm, largeur B de 100 mm, longueur C de 100 mm et dimension D de 48,5 mm
• PP150 : hauteur A de 150 mm, largeur B de 100 mm, longueur C de 100 mm et dimension D de 48,5 mm

Chaque modèle est livré à l’unité et possède une épaisseur de 5 mm. Le poids indicatif varie selon la hauteur du modèle : environ 1,27 kg pour le PP60, 1,42 kg pour le PP80 et 1,62 kg pour le PP150.

Résistances indicatives

Le pied de poteau avec platine type PP est conçu pour supporter différentes sollicitations mécaniques lors de la fixation d’un poteau dans le béton.

• Résistance à la compression F1 : jusqu’à 93,40 kN
• Résistance à la traction F2 : jusqu’à 10,60 kN
• Résistance à l’effort transversal F3 : jusqu’à 6,96 kN

Ces valeurs sont indicatives et dépendent notamment du modèle utilisé, de la qualité du béton, du type de fixation, de la section du poteau et des conditions de mise en œuvre. Un calcul adapté au projet est recommandé avant toute installation.

Pourquoi choisir Pieds de poteau avec platine type PP

Le pied de poteau avec platine type PP offre un support fixe sans réglage, conçu pour maintenir un poteau dans une position définie. Sa platine inférieure se fixe dans le béton tandis que la platine supérieure reçoit le poteau à maintenir.

La galvanisation à chaud protège l’acier contre la corrosion et permet une utilisation adaptée aux environnements extérieurs. Les différents modèles disponibles permettent de sélectionner une hauteur correspondant aux besoins de votre structure.

Les avantages Pieds de poteau avec platine type PP

• La conception fixe sans réglage assure un maintien stable du poteau,
• La platine inférieure de 130 x 130 x 5 mm offre une base adaptée à la fixation dans le béton,
• La platine supérieure de 100 x 100 x 5 mm permet de recevoir et de fixer le poteau,
• Les quatre perçages de chaque platine facilitent la mise en œuvre avec les fixations appropriées,
• La galvanisation à chaud (HDG) améliore la durabilité du support face aux conditions extérieures,
• Les modèles PP60, PP80 et PP150 permettent de choisir une hauteur de maintien adaptée au projet,
• Les capacités de résistance indiquées permettent d’orienter le choix du produit selon les efforts prévus.

Pieds de poteau avec platine type PP en résumé

Le pied de poteau avec platine type PP est un connecteur fixe destiné à l’ancrage de poteaux dans le béton. Il possède une platine supérieure de 100 x 100 x 5 mm et une platine inférieure de 130 x 130 x 5 mm, toutes deux équipées de quatre perçages.

Disponible en versions PP60, PP80 et PP150, il propose plusieurs hauteurs de maintien : 60, 100 ou 150 mm. Sa fabrication en acier galvanisé à chaud (HDG) offre une protection renforcée contre la corrosion.

Adoptez le pied de poteau avec platine type PP pour sécuriser vos ancrages dans le béton avec un support fixe, robuste et adapté à vos projets de construction.
